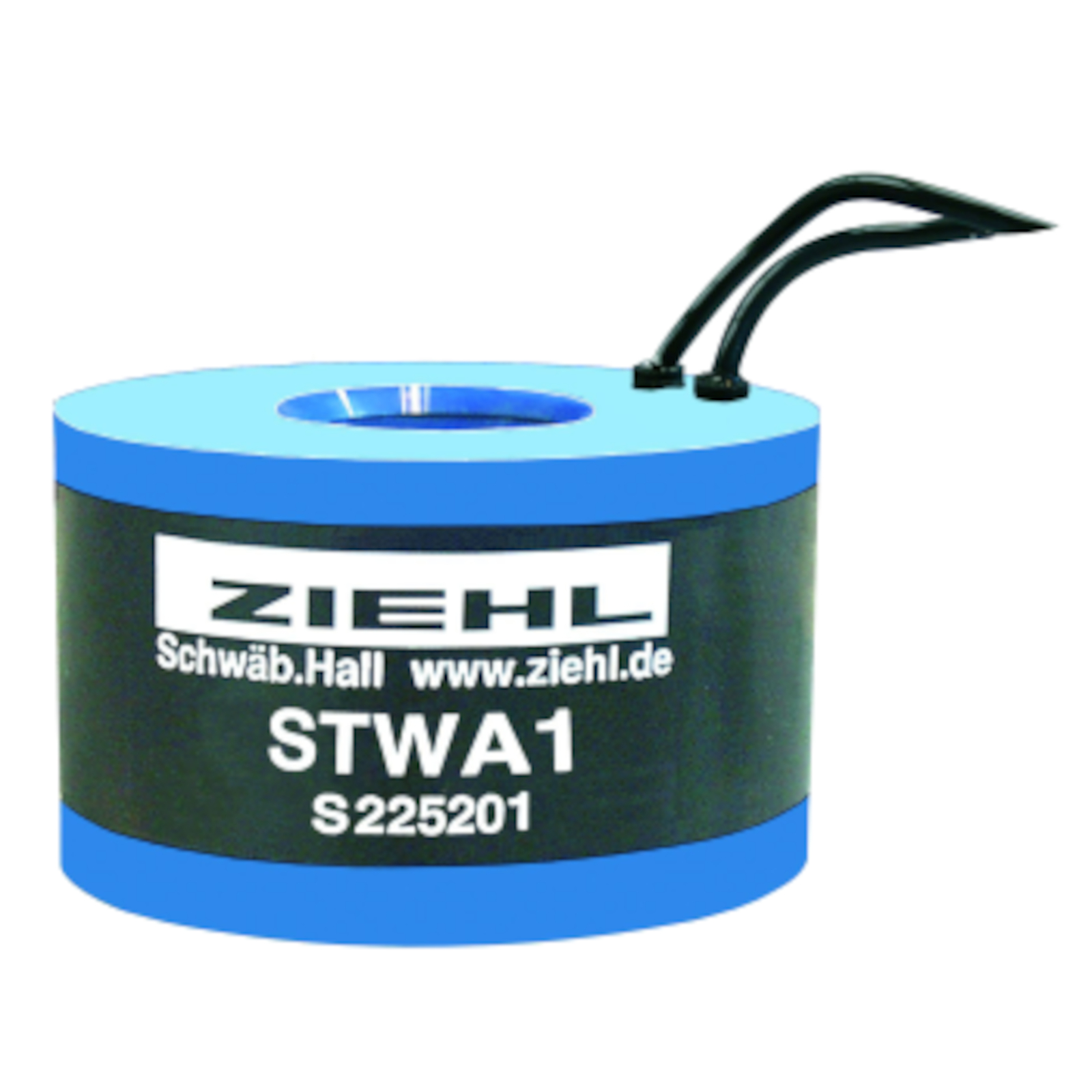

STWA1 Stromwandler (für Stromerkennung)
STWA1 Stromwandler (für Stromerkennung)
Art.Nr. STWA1
Induktiver Stromwandler zur Erkennung einer laufenden Maschine und zur Signalübertragung an ZIEHL-Stromrelais der STW-Serie.
Artikelbeschreibung
STWA1 Stromwandler (für Stromerkennung)
Der ZIEHL STWA1 erkennt Wechselstrom in der Zuleitung einer Maschine und meldet dadurch deren Betriebszustand an ein passendes ZIEHL-Stromrelais der STW-Serie. Damit liefert er das Erkennungssignal, auf dessen Grundlage beispielsweise eine Absaugung automatisch zugeschaltet werden kann.
Der stromführende Leiter wird durch die etwa 11 mm große Öffnung geführt. Der induktive Stromwandler benötigt keine eigene Versorgungsspannung und wird über seine fest angeschlossene, etwa 1 m lange Leitung verbunden. Er erfasst Ströme bis 100 A; kurzzeitig sind 300 A zulässig. Ein Stromfluss ist ab etwa 2 A erkennbar.

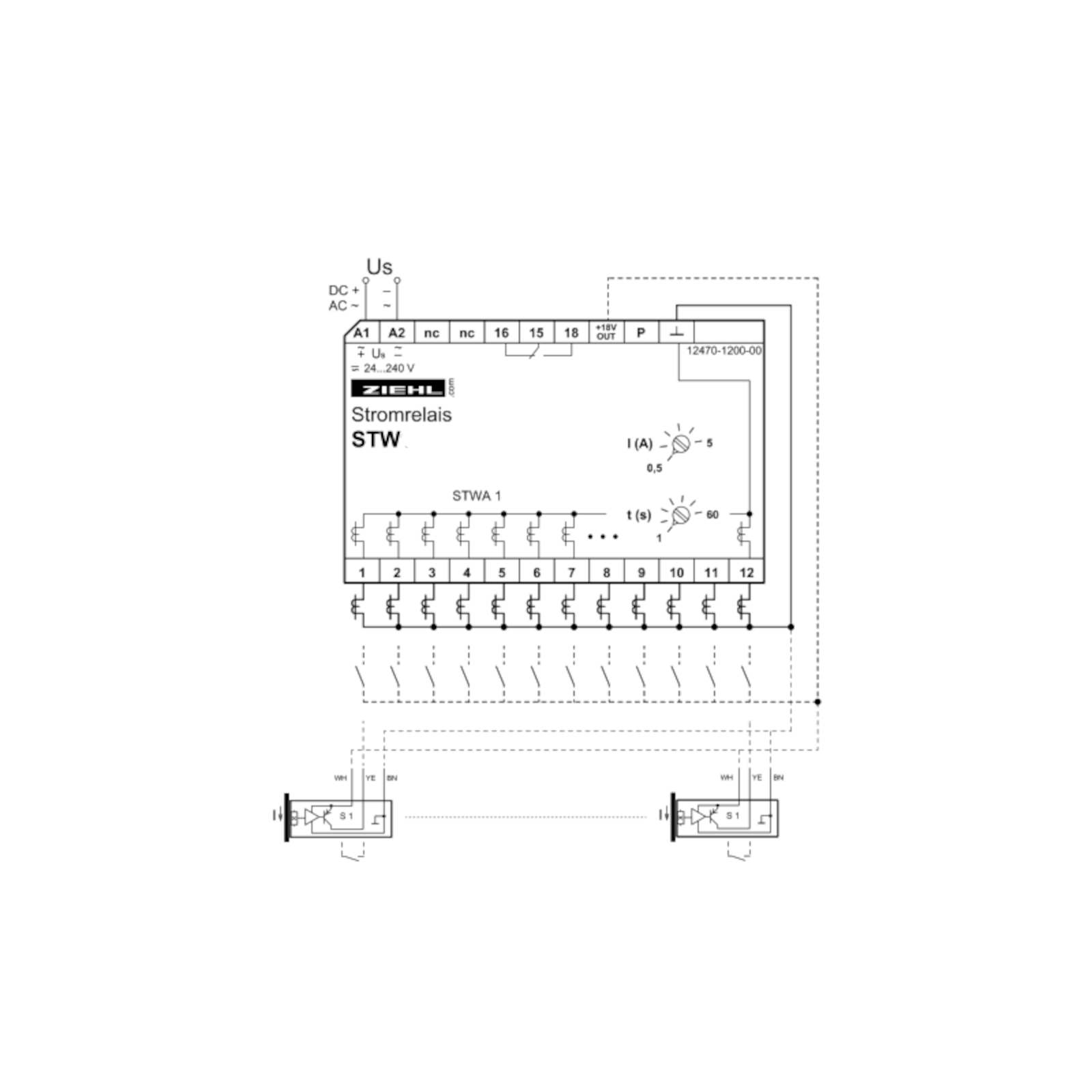

Wichtig zur Abgrenzung: Der STWA1 ist der Sensor für eine einzelne überwachte Leitung, jedoch keine eigenständige Absaugsteuerung. Für jede Maschine beziehungsweise Leitung wird ein eigener Stromwandler benötigt; die Auswertung und Schaltung übernimmt ein dazugehöriges Stromrelais wie STW1K, STW81V oder STW84V.
| Funktion | Erkennung von Wechselstrom in einer Leitung |
|---|---|
| Messprinzip | Induktiver Stromwandler (AC) |
| Messbereich | Bis 100 A |
| Kurzzeitige Belastbarkeit | 300 A |
| Mindeststrom | Ca. ab 2 A erkennbar |
| Anschluss | Fest angeschlossene Leitung, ca. 1 m |
| Leiterdurchführung | Ø ca. 11 mm |
| Versorgungsspannung | Nicht erforderlich |
| Bedarf | Ein Stromwandler pro Maschine beziehungsweise Leitung |
