Art.Nr. STW1-000

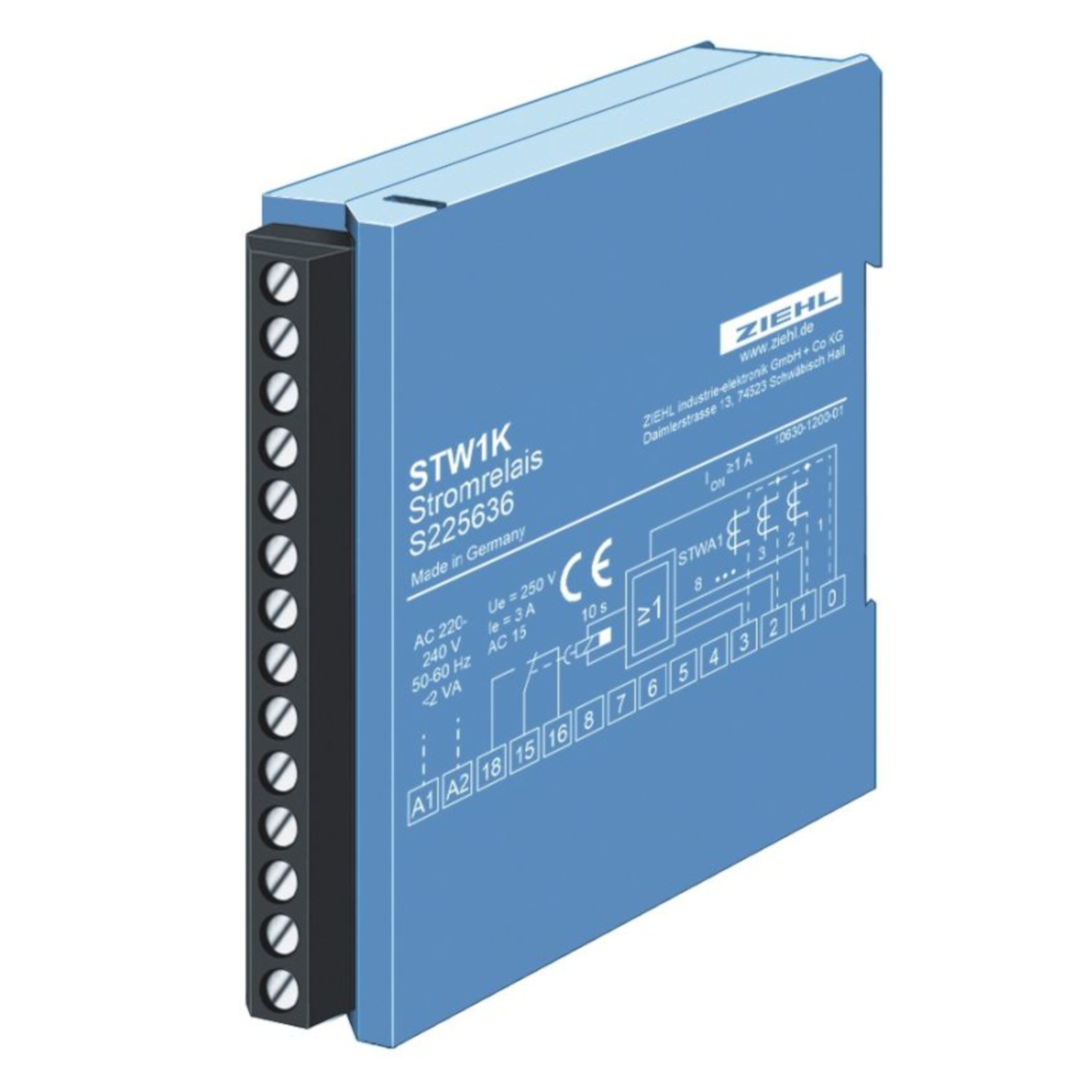

STW1K-Stromrelais zur automatischen Ein- und verzögerten Ausschaltung einer zentralen Absaugung bei bis zu acht überwachten Maschinen.
Produktvariation
Artikelbeschreibung
Stromrelais (Anlaufautomatik Absaugung)
Die Stromrelais der STW1K-Serie dienen als einfache Anlaufautomatik für zentrale Absauganlagen. Bis zu acht Stromwandler überwachen die Zuleitungen mehrerer Maschinen in ODER-Schaltung: Sobald mindestens eine Maschine Strom aufnimmt, schaltet der potentialfreie Wechslerkontakt die Absaugung ein.
Nach dem Ausschalten der letzten Maschine läuft die Absaugung durch die Abschaltverzögerung von etwa 10 Sekunden nach. Die Ansprechschwelle liegt bei etwa 1 A. Für jede überwachte Leitung wird ein Stromwandler STWA1 oder STWA1H benötigt.
Die Varianten unterscheiden sich durch ihre Steuerspannung: STW1K230V ist für AC 220–240 V ausgelegt, STW1K24V für AC/DC 24 V. Im Unterschied zu STW81V und STW84V fasst STW1K alle Eingänge in einer ODER-Schaltung zusammen und dient der gemeinsamen Ein-/Ausschaltung der Absaugung; eine einzelne Schiebersteuerung pro Kanal ist nicht beschrieben.
| Funktion | Anlaufautomatik für Absauganlagen |
|---|---|
| Überwachte Leitungen | 1–8 |
| Schaltung | ODER-Schaltung |
| Stromwandler | STWA1 oder STWA1H |
| Ansprechschwelle | Ca. 1 A |
| Ausgang | Potentialfreier Wechslerkontakt |
| Abschaltverzögerung | Ca. 10 s |
| Montage | 35-mm-Normschiene oder Schraubbefestigung M4 |
| Steuerspannungen | AC/DC 24 V oder AC 220–240 V, je nach Variante |
